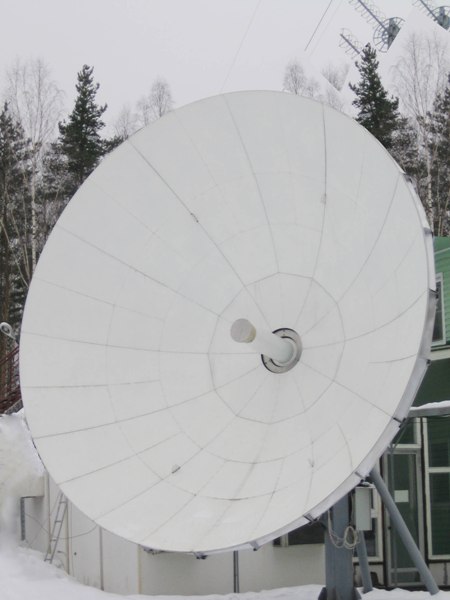

Земная станция спутниковой связи 6,1м

Название Изображение 1Увеличить
  • Мини-изображение 1
  • Мини-изображение 2


Каждая антенная система, прозведенная на НПП ООО «КОМИН», проходит предпродажную подготовку и испытания, направленные на измерение электрческих и механических параметров (измерение уровня боковых лепестков, диаграммы направленности (ДН), коэффициента усиления (Ку), прохожденние кроссполяризационной развязки, проверка углов поворота системы в азимутальной и угломестной плоскостях, точность работы датчиков и т.д.). Результаты испытаний Антенной Системы или Земной Станции Спутниковой Связи (ЗССС) указаны в паспорте изделия и передаются заказчику.


Электрические параметры

Диапазон рабочих частот, ГГц
«L»«S»«C»«X»«Ku»«Ka»
1450-16002-2,33,4 -4,27,25-7,7510,7-12,75
12,75-13,25 		18,20-21,20
Коэффициент усиления G, дБ
36,036,546,652,255,659,2
Добротность G/T, дБ/К
27,528,327,630,834,937,7
Ширина диаграммы направленности
2,31,60,90,50,30,2
Шумовая температура МШУ, К
120110256559101
Шумовая температура системы, приведенная к фланцам поляризатора, К (при чистом небе и температуре окружающей среды 14ºС, угол места 10°)
13012553,781,597,3115,4
Кроссполяризационная развязка
для линейной поляризациине менее 30 дБ
для круговой поляризациине менее 30 дБ
Механические характеристики
КСВН< 1,5
КИП, не менее0,75
Материал рефлектораалюминий
Диаметр рефлектора, м6,1
Диапазон поворота по азимуту, град.± 60
Диапазон поворота по углу места, град.5 - 85
Скорость наведения,°/с от 0,02 до 1,0
Управлениеместное,
дистанционное от ПЭВМ:
  • RS-485 до 200м.;
  • оптика до 5 км.
Режимы управленияручной, экстремальный автомат,
сопровождение:
  • по программе;
  • по максимуму сигнала.
Потери при сопровождении, не более дБ0,25
Ветровая нагрузка, м/с рабочая25
Ветровая нагрузка, м/с предельная50
Электропитание1ф., 220В, до 500 ВТ
Рабочая температура,°/Сот -40 до +50
