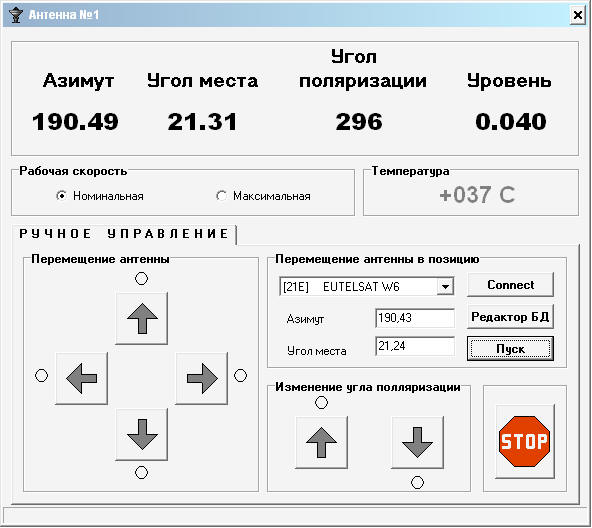

5. Компьютерный интерфейс управления антенной системой






6. Принципы работы контроллера антенной системы


Контроллер антенной системы представляет собой микропроцессорное устройство, программно-аппаратным способом реализующее все необходимые функции управления, обработки и отображения информации. Контроллер использует информацию об уровне сигнала, поступающего со спутника, и информацию об угловом положении антенны, поступающую с датчиков углового положения для реализации алгоритмов автосопровождения. Применение энергонезависимых ОЗУ и часов реального времени позволяет сохранить всю необходимую для автосопровождения информацию в случае отключения питания. Наличие коммуникационных портов RS-485, RS-232 позволяет использовать систему автоматического сопровождения в составе централизованной системы управления и сбора информации. Входящий в состав контроллера радиотракт позволяет использовать принимаемый со спутника сигнал в качестве управляющего сигнала при работе в режиме "экстремальный автомат". Сигнал на вход контроллера поступает с выхода LNB на частоте 920 - 2150 МГц. Управление контроллером АС, в том числе частотой настройки и усилением РПУ, осуществляется с передней панели контроллера АС либо с компьютера через интерфейс RS-485 (RS-232).
