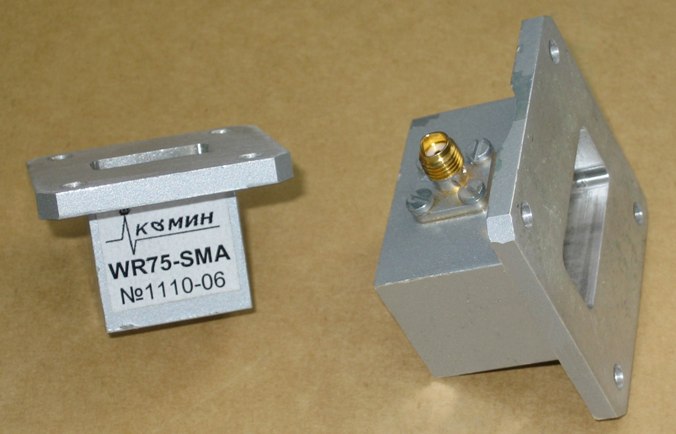

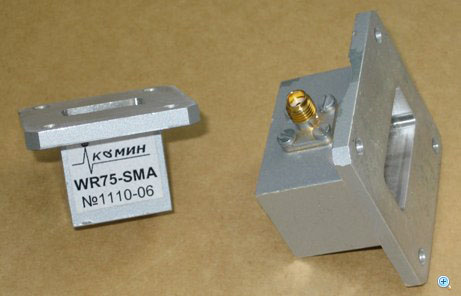

Коаксиально-волноводные переходы

Коаксиально-волноводные переходы

Диапазоны частот:7.05-10.0 ГГц, аналог WR112;
10.0-15.0 ГГц, аналог WR75;
18.0-26.0 ГГц, аналог WR42.
КСВН: ≤ 1.5.
Разъём типа SMA или N. Разъём N только для WR112 и WR75.

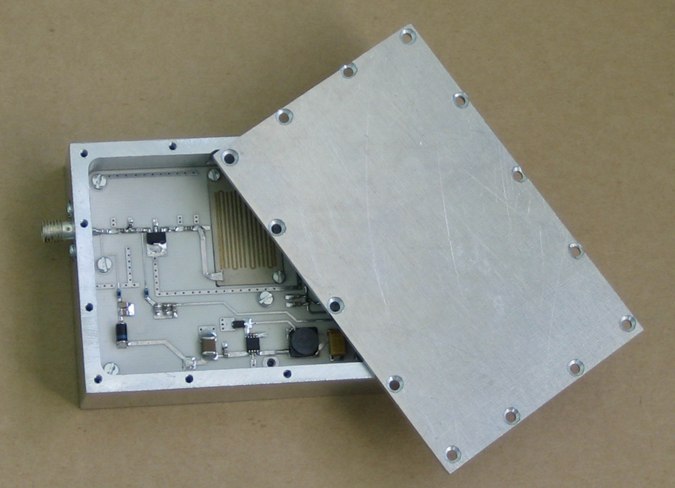

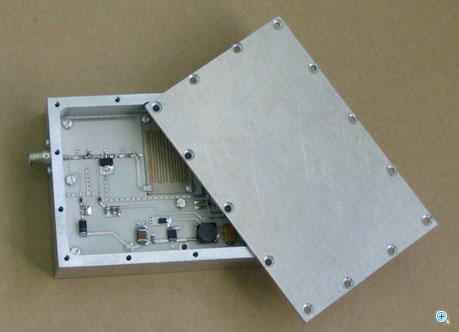

МШУ

МШУ

Диапазон частот:0.95 ГГц – 2.1ГГц
КСВН:≤ 1.7
Коэффициент шума: ≤ 1 дБ
Коэффициент усиления:≥ 22 дБ
Динамический диапазон:60 дБ
Напряжение питания:9-24 В
Потребляемая мощность:≤ 600 мВт
Полосовой фильтр в диапазоне:0.95 ГГц –2.1 ГГц
(по требованию заказчика)
Габаритные размеры корпуса:93х60х19
Масса:не более 0.2 кг

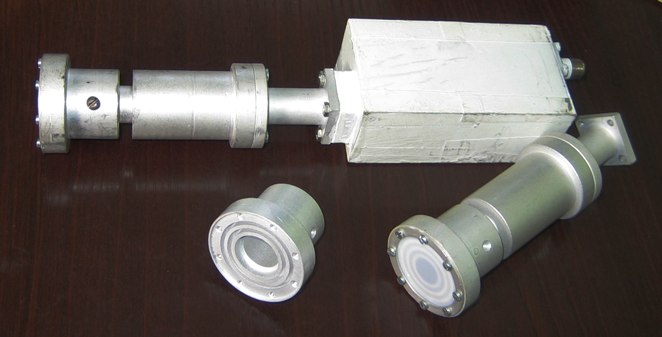

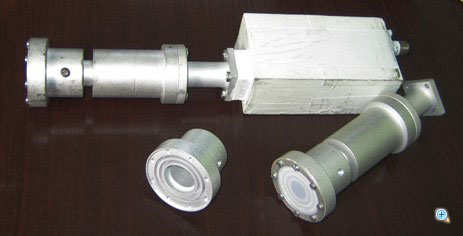

LNB с облучателями

LNB с облучателями

Диапазоны частот:
7.0-7.9 ГГц;
7.9-8.4 ГГц;
12.5-13.5 ГГц;
14.5-15.5 ГГц;
17.7-18.7 ГГц;
18.7-19.7 ГГц.
Коэффициент шума по диапазонам: от 1.5 до 3.8 дБ
Коэффициент усиления:не менее 35 дБ
Динамический диапазон:не менее 80 дБ
Питание:12 В, 450 мА

Широкополосный логопериодический облучатель

Широкополосный логопериодический облучатель

Применяется для однозеркальных
прямофокусных антенн с f/D:
0.4 – 0.55
Диапазон частот:
1 ГГц – 21.5 ГГц
Поляризация: линейная
КСВН:≤ 1.7
Разъём:SMA

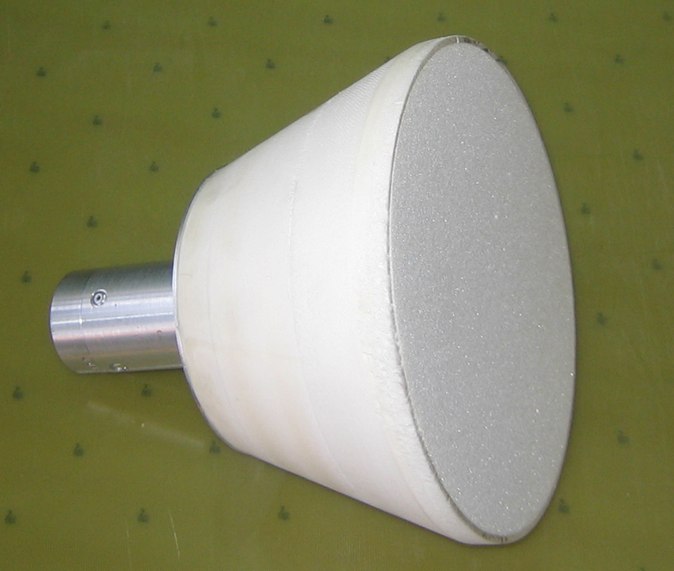

Облучатель для прямофокусной однозеркальной антенны S-диапазона

Облучатель для прямофокусной однозеркальной антенны S-диапазона

Диапазоны частот:
2 ГГц – 2.3 ГГ
Угол облучения: 93.3°
Поляризация:круговая, правая и левая
КСВН:≤ 1.7
Разъём:SMA

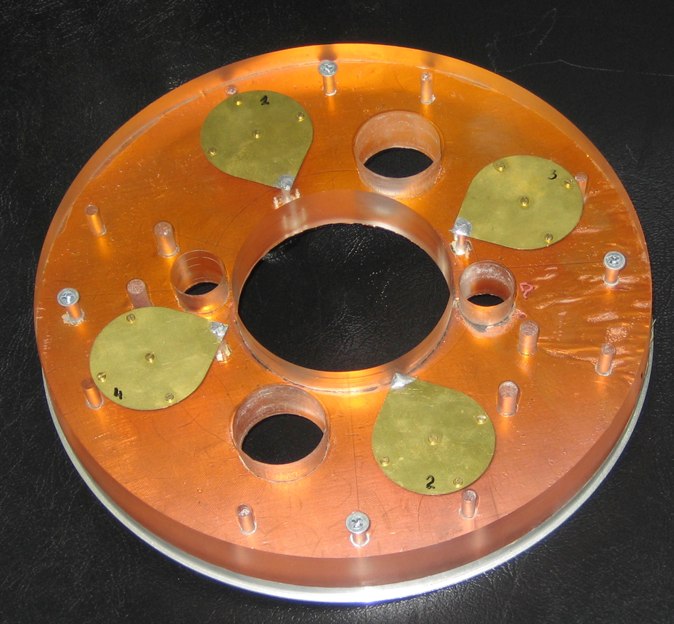

Облучатель для прямофокусной двухзеркальной антенны L-диапазона

Облучатель для прямофокуснойдвухзеркальной антенны L-диапазона

Предназначен для обеспечения одновременног приёма сигналов С и L диапазонов
Диапазон частот:
0.95 ГГц – 2 ГГц
Поляризация:круговая, правая и левая
КСВН:не более 2

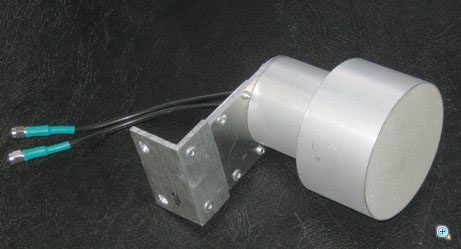

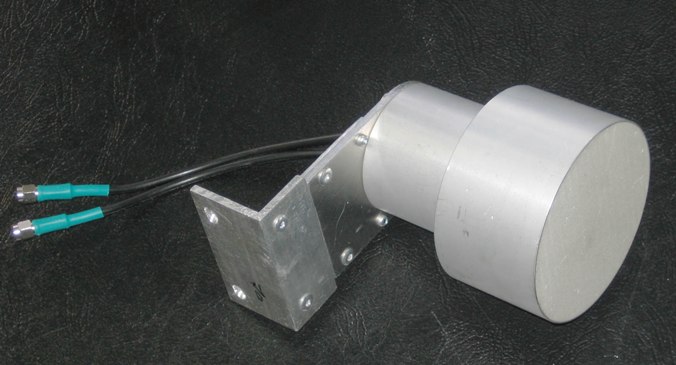

Облучатель для прямофокусной двухзеркальной антенны S-диапазона

Облучатель для прямофокуснойдвухзеркальной антенны S-диапазона

Диапазон частот:
2.0 ГГц – 2.3 ГГц
Угол облучения: 90.0°
Поляризация:круговая, правая и левая
КСВН:≤ 1.9
Разъёмы:SMA
