1. Назначение
Система автоматического сопровождения (САС) предназначена для управления положением антенной системы, управления механическим и электрическим поляризаторами и автоматического сопровождения геостационарного спутника связи.
2. Состав

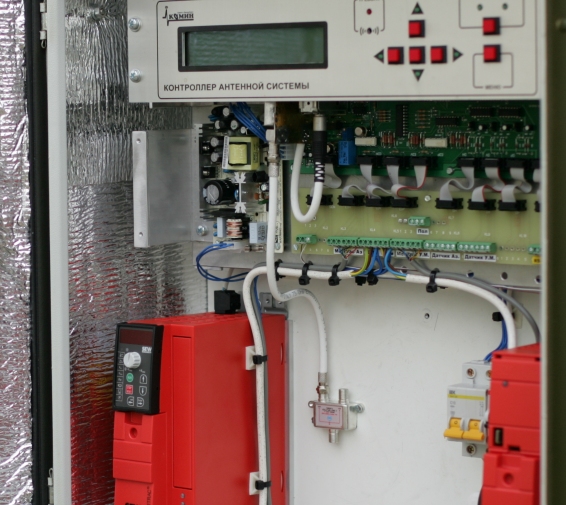

♦ Контроллер антенной системы (КАС);
♦ Моторный интерфейс "MOVITRAC MC07";
♦ Комплект угловых инкрементных датчиков;
♦ Концевые выключатели;
♦ Электродвигатели;
♦ Соединительные кабели;
♦ Програмное обеспечение.
3. Технические характеристики
| ♦ Скорость перемещения АС | 0,01°/сек...0,1°/сек |
| ♦ Точность позиционирования | 0,01° |
| ♦ Диапазон перестройки встроенного РПУ сигнала сопровождения | 920...2150 МГц |
| ♦ Шаг перестройки | 50 кГц |
| ♦ Компьютерный интерфейс | RS-232, RS-485 |
Контроллер антенной системы отображает на экране Ж.К.И. следующую информацию:
♦ режим работы;
♦ параметры режима работы;
♦ уровень сигнала сопровождения;
♦ угловые координаты оси диаграммы направленности АС по азимуту и углу места;
♦ текущее время;
♦ частоту настройки встроенного приемника сигнала сопровождения;
♦ усиление приемника сигнала сопровождения;
♦ параметры коммуникационного порта;
♦ температуру внутри аппаратного шкафа.
4. Режимы работы
♦ Автономный режим - управление контроллером осуществляется с передней панели контроллера.
♦ Дистанционный режим - управление контроллером осуществляется командами, получаемыми от компьютера через коммуникационный порт.
♦ Перейти в позицию - контроллер автоматически переводит АС в позицию с заданными угловыми координатами.
♦ Экстремальный автомат - контроллер периодически корректирует положение АС в направлении на спутник (максимум принимаемого сигнала).
♦ Программный автомат - контроллер осуществляет перемещение АС в соответствии с таблицей, хранимой в ОЗУ и описывающей перемещение антенны в течение суток, при этом учитывается тот факт, что период обращения спутника "по восьмерке" составляет 23ч.56мин.04с.
Контроллер антенной системы выставляет сигнал тревоги при выходе уровня сигнала сопровождения за допустимые пороги, либо при отклонении положения АС от заданных пределов.
