Земная станция спутниковой связи 4,6м

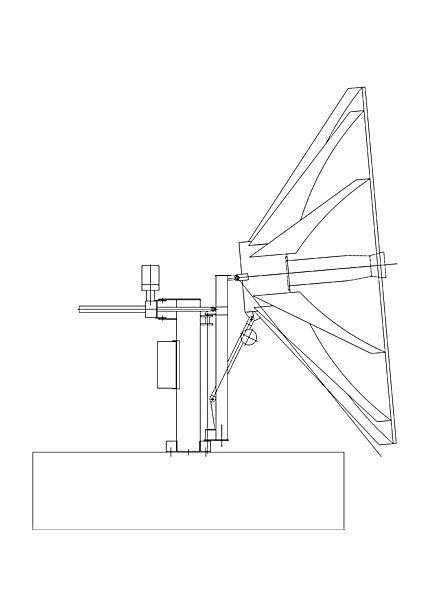

Антенна 4,6 м
Каждая антенная система, прозведенная на НПП ООО «КОМИН», проходит предпродажную подготовку и испытания, направленные на измерение электрческих и механических параметров (измерение уровня боковых лепестков, диаграммы направленности (ДН), коэффициента усиления (Ку), прохожденние кроссполяризационной развязки, проверка углов поворота системы в азимутальной и угломестной плоскостях, точность работы датчиков и т.д.). Результаты испытаний Антенной Системы или Земной Станции Спутниковой Связи (ЗССС) указаны в паспорте изделия и передаются заказчику.


Электрические параметры

Диапазон рабочих частот, ГГц
«L»«S»«C»«X»«Ku»«Ka»
..3,4 -4,2
5,725-6,525		7,25-7,7510,7-12,75
12,75-13,25
13,75-14,5		18,20-21,20
Коэффициент усиления G, дБ
.. 43,5
(при f=3,8ГГц)
47,7
(при f=6,175ГГц)		 49,4
(при f=7,5ГГц)
53,7
(при f=12,2ГГц)
54,4
(при f=14.25ГГц)
58,0
(при f=20,2 ГГц)
Добротность G/T, дБ/К
..24,327,732,036,2
Ширина диаграммы направленности
..1,20,60,40,23
Шумовая температура МШУ, К
..256559101
Шумовая температура системы, приведенная к фланцам поляризатора, К (при чистом небе и температуре окружающей среды 14ºС, угол места 10°)
..58,882,988,950,4
Кроссполяризационная развязка
для линейной поляризациине менее 30 дБ
для круговой поляризациине менее 30 дБ
Механические характеристики
КСВН< 1,5
Материал рефлектора
алюминий
Диапазон поворота поляризации, град.
±45
Диапазон поворота по азимуту, град.
120
Диапазон поворота по углу места, град.5 - 85
Скорость перемещения, град./с по азимуту 0,1; 0,01
Скорость перемещения, град./с по углу0,1; 0,01
Возможность дистанционного управления
Есть**
Возможность автосопровождения
Есть**
Ветровая нагрузка, м/с рабочая25
Ветровая нагрузка, м/с предельная50
Электропитание1ф., 220В, до 500 ВТ
Рабочая температура,°/Сот -40 до +50

* - возможно только в конфигурации приемная;
** - при наличии в комплектации земной станции контроллера антенной системы.
