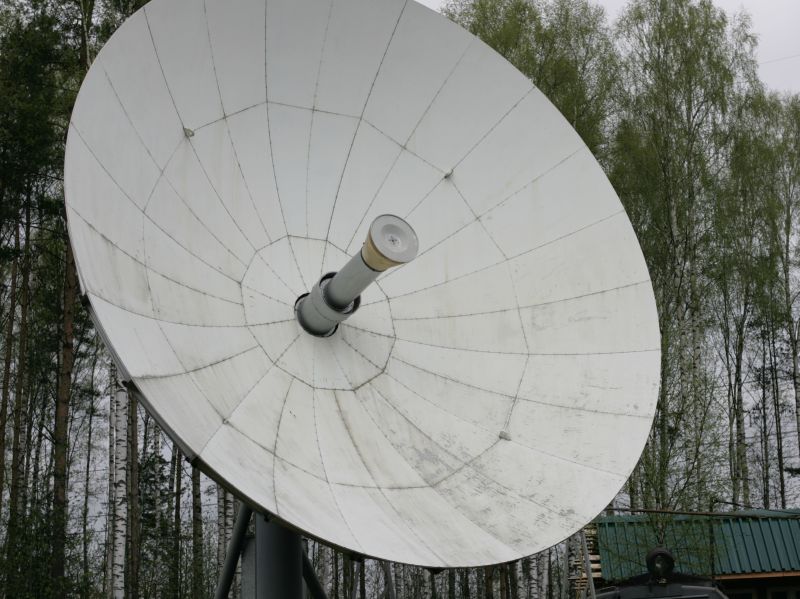

Земная станция спутниковой связи 7,2м
Каждая антенная система, прозведенная на НПП ООО «КОМИН»,
проходит предпродажную подготовку и испытания, направленные на измерение
электрческих и механических параметров (измерение уровня боковых
лепестков, диаграммы направленности (ДН), коэффициента усиления (Ку),
прохожденние кроссполяризационной развязки, проверка углов поворота
системы в азимутальной и угломестной плоскостях, точность работы
датчиков и т.д.). Результаты испытаний Антенной Системы или Земной
Станции Спутниковой Связи (ЗССС) указаны в паспорте изделия и передаются
заказчику.
Электрические параметры
| Диапазон рабочих частот, ГГц | |||||
|---|---|---|---|---|---|
| «L» | «S» | «C» | «X» | «Ku» | «Ka» |
| . | . | 3,4 -4,2 | 7,25-7,75 | 10,7-12,75 12,75 -13,25 | 18,20-21,20 |
| Коэффициент усиления G, дБ | |||||
| . | . | 47,5 (при f=3,8 ГГц) | 53,4 (при f=7,5 ГГц) | 57,7 (при f=12,2 ГГц) | 62,0 (при f=20,2 ГГц) |
| Добротность G/T, дБ/К | |||||
| . | . | 28,5 | 31,7 | 35,7 | 38,5 |
| Ширина диаграммы направленности | |||||
| . | . | 0,75 | 0,38 | 0,24 | 0,14 |
| Шумовая температура МШУ, К | |||||
| . | . | 25 | 65 | 59 | 101 |
| Шумовая температура системы, приведенная к фланцам поляризатора, К (при чистом небе и температуре окружающей среды 14ºС, угол места 10°) | |||||
| . | . | 55,2 | 82,9 | 99,5 | 122,9 |
| Кроссполяризационная развязка | |||||
| для линейной поляризации | не менее 30 дБ | ||||
| для круговой поляризации | не менее 30 дБ | ||||
| Механические характеристики | |||||
| КСВН | < 1,5 | ||||
| Материал рефлектора | алюминий | ||||
| Диапазон поворота поляризации, град. | ±45 | ||||
| Диапазон поворота по азимуту, град. | 160(45)** | ||||
| Диапазон поворота по углу места, град. | 5 - 85 | ||||
| Скорость перемещения, град./с по азимуту | 0,1; 0,01 | ||||
| Скорость перемещения, град./с по углу | 0,1; 0,01 | ||||
| Возможность дистанционного управления | Есть*** | ||||
| Возможность автосопровождения | Есть*** | ||||
| Ветровая нагрузка, м/с рабочая | 25 | ||||
| Ветровая нагрузка, м/с предельная | 50 | ||||
| Электропитание | 1ф., 220В, до 500 ВТ | ||||
| Рабочая температура,°/С | от -40 до +50 | ||||
* - возможно только в конфигурации приемная;
** - в режиме дистанционного управления (по желанию заказчика диапазон поворота может быть изменен);
*** - при наличии в комплектации земной станции контроллера антенной системы.
